当前位置：首页 » 天元新闻中心 » 行业动态 » 聚乙烯醇缩丁醛纳米纤维的制备

聚乙烯醇缩丁醛纳米纤维的制备

文章出处：天元航材责任编辑：天元化工新材厂家发布时间：2018-05-16 17:50:16 点击数：94 【大 中 小】

[导读]：聚乙烯醇缩丁醛（PVB）是在酸催化剂作用下，经正丁醛与聚乙烯醇（PVA）水溶液进行缩合反应而得到的合成树脂，它是由缩丁醛基，醇羟基，乙酰氧基组成的三元共聚体，其物理化学性能均与以上三个基...

聚乙烯醇缩丁醛纳米纤维的制备

聚乙烯醇缩丁醛（PVB）是在酸催化剂作用下，经正丁醛与聚乙烯醇（PVA）水溶液进行缩合反应而得到的合成树脂，它是由缩丁醛基，醇羟基，乙酰氧基组成的三元共聚体，其物理化学性能均与以上三个基团的组成有关。PVB不溶于水，可溶于醇类，酮类等多种有机溶剂。PVB具有较高的拉伸强度，抗冲击性能，粘结力和弹性等综合性能，目前被应用于制作夹层安全玻璃，特种涂料，黏合剂等方面。

pvb结构式

聚乙烯醇缩丁醛纳米纤维的应用领域非常广泛，主要应用于纺丝材料，滤材等领域。通过平行金属板收集聚乙烯醇缩丁醛（PVB）的静电纺丝纳米纤维膜，得到的纤维膜表现出与竹叶十分相似的亲水特性。

使用静电纺丝装备制备南无纤维膜，先称取一定质量的聚乙烯醇缩丁醛（PVB）粉末，然后缓缓加入无水乙醇配置制成7%的纺丝液并密封好；然后放在磁力搅拌器上充分搅拌，使粉末完全溶解，便制的所需PVB的纺丝液将溶液装入具有不锈钢针头（20号）的注射器中，调节溶液推进速度为0.5mm/min，用导线将喷针与正高压电源相连，接收滚筒与负高压相连。调节正电压为7KV，负高压1KV，喷射距离10cm，液滴在静电力作用下在喷针形成Taylor锥形成射流和纤维。纺丝一段时间制的聚乙烯醇缩丁醛纤维膜。

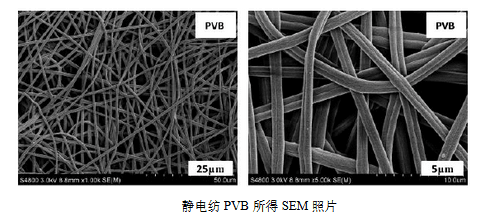

静电纺pvb所得SEM照片

声明：本文源自天元航材官网整合整理，如本站图片和转稿涉及版权等问题，请作者及时联系本站，我们会尽快处理。
天元航材是一家生产销售{PVB,行业动态}等化工原料的厂家,有着50年的丰富历史底蕴,有着辽宁省诚信示范企业,国家守合同重信用企业等荣誉称号,今天给您带来聚乙烯醇缩丁醛纳米纤维的制备的相关介绍.
