当前位置：首页 » 天元新闻中心 » 行业动态 » 端羟基聚丁二烯液体 » HTPB常温固化技术

HTPB常温固化技术

文章出处：天元航材责任编辑：天元化工新材厂家发布时间：2018-06-07 17:48:35 点击数：121 【大 中 小】

[导读]：为解决HTPB推进剂常温固化技术中的关键问题，实现**的推进剂装药缺陷的现场原位修复：需筛选合适的固化参数，固化催化剂用量，种类及复配，实现HTPB粘合剂预聚体的常温固化，由表可知，TMPB-p的...

HTPB常温固化技术

为解决HTPB推进剂常温固化技术中的关键问题，实现**的推进剂装药缺陷的现场原位修复：需筛选合适的固化参数，固化催化剂用量，种类及复配，实现HTPB粘合剂预聚体的常温固化，

各种固化剂催化剂对HTPB胶片固化效果影响

由表可知，TMPB-p的固化速率慢，而且固化的胶片偏软，T-12的固化速度过快。将TMPB-p与T-12按照不同的比例复配，复配固化催化剂总含量未0.015%，

含三种固化催化剂的推进剂试样在各温度下的固化表明：

40度固化温度下固化时间分别为：含TEPB-p-98推进剂试TEPPB-0-98试样10天左右，含TMPB-p试样9天左右；

28度固化温度下固化时间分别为：含TEPB-p-98试样8天左右，含TEPPB-0-98试样10天左右，含TMPB-p试样9天左右。基本达到了常温固化的要求。

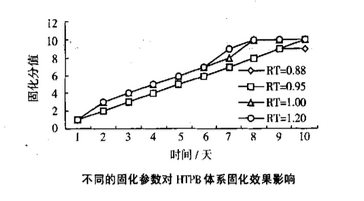

不同的固化参数对HTPB体系固化效果影响

声明：本文源自天元航材官网整合整理，如本站图片和转稿涉及版权等问题，请作者及时联系本站，我们会尽快处理。
天元航材是一家生产销售{ＨＴＰＢ,行业动态,常见问题解答,测试}等化工原料的厂家,有着50年的丰富历史底蕴,有着辽宁省诚信示范企业,国家守合同重信用企业等荣誉称号,今天给您带来HTPB常温固化技术的相关介绍.
