玻璃隔热保温涂料

天元航材是一家拥有50余年的生产技术工艺沉淀的化工原料厂家，主营产品有端羟基聚丁二烯（HTPB、丁羟胶）等橡胶粘合剂产品化工原料产品。今天，小编给大家介绍下关于玻璃隔热保温涂料的相关知识，端羟基聚丁二烯也是一类聚丁二烯均聚物，那么您了解玻璃隔热保温涂料是什么吗？自干型玻璃隔热涂料如何制备？一起来看看吧！

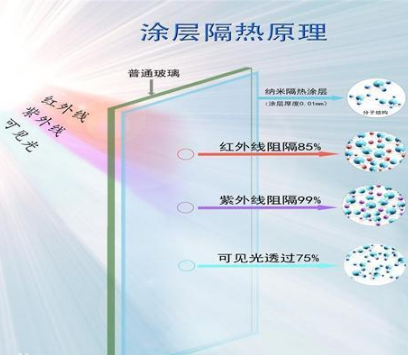

玻璃隔热涂料是采用各种金属纳米粉末材料制备的涂料，主要有三种传热模式，分别为传导、对流和辐射三种，大多数玻璃绝缘涂料吸收热量，其中一小部分直接辐射热量。玻璃隔热涂料中的纳米材料具有特殊的光学特性，即红外和紫外区域的高势垒率，可见光区域的高透光率。利用该材料的透明隔热性能，与环保高性能树脂混合，通过特殊加工工艺，制备了节能环保保温涂料。在不影响玻璃照明的前提下，夏季可实现节能降温效果，冬季也是可以实现节能保温效果。

玻璃隔热涂料的特点
1.价格的优势显著（与传统隔热膜相比）；
2.经久耐用（10--20年）；
3.紫外线阻隔率大；
4.工程施工简单实用（易懂、上手快）；
5.隔热保温优势比较明显；
6.膜层硬度大；
7.重要优点：绿色环保。
8.隔音降噪（15--20分贝）；

下面介绍一种超耐水性自干型玻璃隔热涂料的制备工艺方法
a组分：防沉涂料助剂，0.1%-0.25%；羟基的含量为4.1%的水性双组份羟基丙烯酸树脂一，消泡剂，04%-0.5%；25.5%-34%；羟基的含量为1.4%的水性双组份羟基丙烯酸树脂二，8.2%-15.8%；基材润湿剂，0.9%-1.2%；聚丁二烯均聚物（端羟基聚丁二烯），3.8%-5.9%；雪花状硫化铜纳米浆液，22.5%-26.3%；ph调节剂，0.07%-0.13%；成膜助剂，4.2%-5.2%硅烷偶联剂，1.2%-2.1%；流平剂，0.2%-0.25%；纯净饮用水，1.77%-5.68%；
b组分：六亚甲基二异氰酸酯三聚体，10.2%-11.6%；异佛尔酮二异氰酸酯三聚体，4%-5.6%；成膜助剂，0.5%-2.1%。

具体的超耐水性自干型玻璃隔热涂料的制备方法为：
a组分制备方法步骤：
s1.将水性双组份羟基丙烯酸树脂一、水性双组份羟基丙烯酸树脂二、消泡剂、基材润湿剂及部分纯净饮用水依次投入到了搅拌机中，在400~800r/min转速比状况下，搅拌5~10分钟左右；
s2.加上ph调节剂，将ph调节到7.5~8.5，在400~800r/min转速比状况下，搅拌10~15分钟左右；
s3.依次加上雪花状硫化铜纳米浆液、防沉涂料助剂、成膜助剂、硅烷偶联剂，在600~1000r/min转速比状况下，搅拌分散化20~30分钟左右；
s4.加上流平剂，在400~600r/min转速比状况下，搅拌分散化5~10分钟左右；
s5.加上剩下来的纯净饮用水，调节粘度，在400~600r/min转速比状况下，搅拌10~15分钟左右；
b组分制备方法步骤：
1.将六亚甲基二异氰酸酯三聚体、异佛尔酮二异氰酸酯三聚体、成膜助剂依次投入到了搅拌机中，在400~800r/min转速比状况下，搅拌5~10分钟左右。
最后的步骤为：
以重量份数计，将a组份：b组份：水以5：1：0.1~0.3的配制混合均匀，然后用200目滤布过后，放置5~10分钟左右，滚涂或刷涂在玻璃底材上，随后等候涂料自然风干。
如何使用玻璃绝缘涂料
1.玻璃绝缘涂层施工前使用的玻璃要清洗干净，表面可以干燥而防潮。
2.根据产品规格混合A和B组件。轻轻搅拌，成熟10-20分钟后再使用。
3.用海绵刮擦工具和油底锅，把油漆倒入一个干净的油底锅中，并在顶部和底部涂上足够的油漆。注：A、B组件混合后，最好在3小时内使用。否则，油漆的粘度可能会增加，难以使用。
今天，小编就给大家介绍到这里了，如有疑问，欢迎致电咨询小编！
